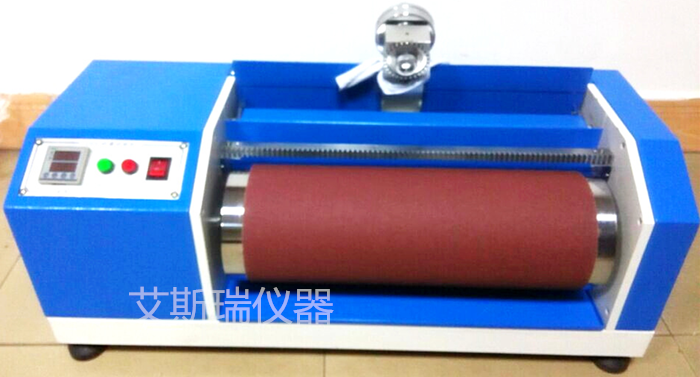

DIN耐磨试验机用于弹性材料、橡胶、轮胎、输送带、鞋底、软质合成革等材料的耐磨。
试件载荷：2.5N 0.2N 5 N 0.2N
滚筒直径：(150±0.2)毫米
滚筒长度：460毫米
磨损冲程：40m(20m)
磨损速度：0.32米/秒
体积(约)：70cm×30cm×30cm
重量(大约)：50公斤
电源：1∮AC 220V 3A(根据国家或名称)
1.电源条件::请按照机器铭牌上的指示配置正确的电源。
输入电压的误差范围应在10%以内，机器应正确接地，以防止机器接地漏电造成的伤害。
2.工作环境要求:温度23±2℃，湿度60±5%
3.仪器应放在水平桌面上。
一、试件生产:
1.1试件尺寸为:φ16毫米，厚度为6毫米~ 14毫米。
试件可以用标准模具手工成型，也可以用DIN钻床钻孔，但不能冲孔。
试件厚度不得小于2mm。试件厚度大于2毫米小于6毫米，且其硬度应不小于80 irhd，φ 16mm材料(如树脂胶)，因此厚度大于6mm，但总厚度不大于可以超过14mm。
如果测试材料是软的和空的，可以在每个切割的试件上粘贴一个不小于的硬度80IRHD，16mm材质(如树脂胶)。这可以使试件牢固地固定在卡盘上同时，试件在卡盘上不会变形，但总厚度不应超过14毫米这些的标准。
1.2试件的标准状态:试验前，应在温度23℃±2℃，相对温度65±2%的状态下放置48小时以上
1.3.试件数:同一材料应测试三件以上。
二、操作步骤:
1.更换砂纸:
1.1取长度为473±1毫米、宽度至少为400毫米但不超过滚筒长度的砂纸，平均厚度约为1.0±0.2毫米
1.2取三条与滚筒等长、不大于0.2毫米厚、25-50毫米宽的双面胶带，均匀粘贴在滚筒表面，每条双面胶带应平行于滚筒轴线。
1.3固定砂纸时，砂纸背面标记的箭头方向应朝向机器后方，且必须贴紧在滚筒上。砂纸的前端和后端必须对齐并平行于滚筒的轴线。
1.4砂纸两端粘接时，间隙小于2mm，但不能重叠。
1.5更换后，砂纸必须用金属片打磨一次或两次(空载情况下)(操作方法如下:第5节)。当一条双面胶带粘合到砂纸的两端时。辊子必须保持清洁和无尘。更换旧砂纸时，应去掉滚筒上的双面胶带。打磨后的砂纸干净。
2.用标准胶校正砂纸磨损是否在180毫克至220毫克之间的方法如下:
2.1向上提起整个支架。
2.2夹紧标准胶
2.2.1逆时针拧松螺母，卡盘就会变大。将标准胶(上次可以使用标准胶，只要其厚度或粘在标准胶上的材料总厚度大于6mm~14mm)放入卡盘，按住试件，顺时针锁紧螺母。
2.2.2将金属厚薄块放在装有标准胶的卡盘上，顺时针或逆时针调整螺栓，使标准胶与金属厚薄块平行(使标准胶露出卡盘2mm左右)。
2.3将整个支架移动到起始位置，并将其放在螺旋齿轮上
2.4将2.5N和5.0N重物放置在负载座上
2.5.开始测试:
2.5.1接通正确的电源，打开(电源键)并按下(测试键)进行预研磨，使纱布纸和试件进行预研磨(当预研磨达到整个行程的一半左右时，按下(停止键)停止，并在标准胶上做好标记)。
2.5.2从卡盘上去除标准胶，去除表面残留的胶粒，用天平(W1)称量至0.1毫克的精度..
2.5.3将整个支架放回起点，并重新夹紧在第2.5.2节中称重的试件。
2.5.4再次按下(测试键)开始研磨至40m(约84转)，即整机行程结束后按下(停止键)停止。
2.5.5从卡盘上取下标准胶，除去表面残留的胶粒，用天平(W2)再次称量，准确到0.1mg。打磨时用刷子清洁砂纸。
在测试过程中，必须松开螺钉，如果锁定，螺钉不能旋转。
2.5.6测试至少三种标准胶，并取其平均值。
2.5.7用以下公式计算标准胶的磨损量:Q=W1(20M)-W2(40M)，分析标准胶的磨损量，确定砂纸的磨损量是否在180mg-220mg之间。如果砂纸磨损量大于220mg，说明砂纸太厚，必须重新进给金属片。研磨一次(空载)。打磨后，砂纸上的灰尘必须没有，然后用标准胶按上述方式测量，直到磨损量达到标准。如果砂纸磨损小于180毫克，必须更换砂纸。
3.试样:
3.1试件在知道标准胶磨损量后才能进行测试。
3.2测试试件减重情况(如标准胶的操作方法)，测试三个试件，取平均值。
3.3计算试件的磨损量:△m=试件的预研磨重量-试件整个行程的重量。
3.4使用比重天平测量试样的密度，即比重。(注意:比重天平要自备??！)
1.5试验结束后，关闭电源。
三、结果判断:
将数值代入以下公式，计算试件的磨损量A(mm3)。
A=△m×200mg/Q×S
注:△m:试件磨损量
问:标准橡胶磨损损失(mg)。
s:试样的比重(mg/mm3)。
DIN耐磨试验机注意:
1.由于试验材料(如小颗粒橡胶、EVA、聚醚聚氨酯)的耐磨性低，可降到10.0±0.2N，小到5.0±0.1N；同时，材料与砂纸之间的相对位移约为20m或10m，样品磨损可乘以2或4，但报告中注明了使用的方法。
2.如果试件不转动，取下如图6所示的齿轮，换上我公司附带的圆轮，固定在卡盘上。仪器在使用前必须放在稳定的桌子上。
2.使用过程中不允许操作机器；
3.选择相应的电源电压，不要太高，以免烧坏设备；
4.仪器出现异常时，请联系我院及时处理；
5.机器工作时必须有良好的通风环境。
6.对于关键机械的各个部件，由于工作负荷大，请及时给机械部分添加润滑油；
7.每次测试后，清洁机器并保持清洁；
8.控制箱应使用干布擦拭，但不能使用湿布。
9.做好设备接地工作。
DIN耐磨试验机详情使用说明可联系艾斯瑞仪器提供。
