鹽水干濕循環腐蝕試驗箱的結構特征:
①溫度范圍:Rt(室溫)+5℃ ~ 55℃
②溫度均勻性:2℃
③溫度波動:0.5℃
④鹽霧沉積:1 ~ 1 ~ 2mL/80 cm2·h
⑤噴灑方式:連續/周期性可選
⑥測試時間:1 ~ 9999小時，米，秒(可調)
⑦電源電壓:交流380伏+10% 50HZ
鹽水干濕循環腐蝕試驗箱的結構特征
①整體高溫焊接，耐腐蝕，清潔無泄漏。
②具有自動/手動加水功能，當水位不足時可自動補充水位，不中斷測試和報警。
③智能電路設計，溫度控制準確，* *進口電器材料，布線設計合理，使用壽命長，自診斷、自檢測等相應功能。
④采用塔式噴淋系統，安裝鹽溶液過濾系統，無結晶噴嘴，鹽霧分布均勻，沉降量可調。
⑤盒蓋采用透明材料，可以清楚的看到盒內的測試項目和噴霧情況。
⑥箱蓋與箱體之間采用水封結構，無鹽霧溢出。
⑦電路控制板等部件固定在便于檢查維護的位置，采用帶門鎖開啟的側蓋門，既美觀又便于維護。
⑧具有掉電記憶功能，通話后繼續按原計時完成剩余時間測試，雙重超溫保護，水位不足報警，確保用戶和機器安全。
鹽水干濕循環腐蝕試驗箱的內部結構
1.噴霧裝置:內置玻璃噴嘴的塔式噴霧器。噴霧由塔管引導后呈錐形分散，均勻分散后擴散到整個實驗室；
2.噴霧量的調整:噴霧塔上的錐形分散器的噴霧量向上調整時增加，向下調整時減少；
3.收集器:噴嘴噴出的細霧下落沉降，內置一個或幾個表面積為80cm2的漏斗杯收集鹽霧，鹽霧凝結成水后通過導管流入箱體外的計量筒內；
4.加熱水箱:水箱附著在實驗室底部，用于盛放加熱用水，保持實驗室溫度穩定；
5.貨架:塑鋼材質，單個承重不到2kg。如果是散的，可以承受不到10kg的重量。擱板兩側有兩排圓孔，用于在垂直面上以15度和30度放置儲存桿。

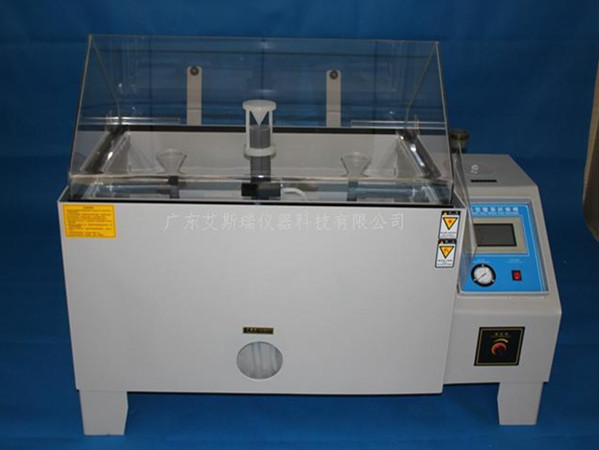

鹽水干濕循環腐蝕試驗箱的外部結構
1.測試箱蓋:110度斜角* *，可清晰觀察室內測試情況的屋頂式箱蓋；
2.隔離水槽:用水密封箱蓋，避免鹽霧泄漏；
3.計量筒:收集每次試驗的噴灑量，每次50毫升為* *；
4.飽和風桶:置于控制箱底部，采用SUS#304不銹鋼板制成，具有過濾、加熱、加濕的功能，使凈化后的空氣達到飽和溫度和濕度后，可以噴向噴嘴，飽和器具有自動補水的功能；
5.調壓閥:手動調節進氣壓力和噴霧壓力。進氣壓力控制在0.3兆帕；噴霧壓力控制在0.07-0.17兆帕(以上壓力出廠前已經調整過，用戶一般不需要再次調整。)
6.壓力表:壓力表指針顯示的壓力是空氣飽和氣桶從噴嘴輸送噴霧時的壓力；
7.補給罐:自動或手動為飽和桶補水；
8.排霧管:直徑50的PVC硬塑料管。鹽霧試驗箱工作時，噴霧產生的壓力逸出，箱內多余的水溢出。
鹽水干濕循環腐蝕試驗箱的材料一般是PVC和PP。
聚氯乙烯增強硬質塑料板用于中性鹽霧試驗(NSS試驗)和鹽霧試驗(不銹鋼試驗)。
PP板用于醋酸鹽霧試驗(ASS試驗)和銅加速醋試驗(CASS試驗)。
與PVC板相比，PP板更耐高溫、耐腐蝕。
