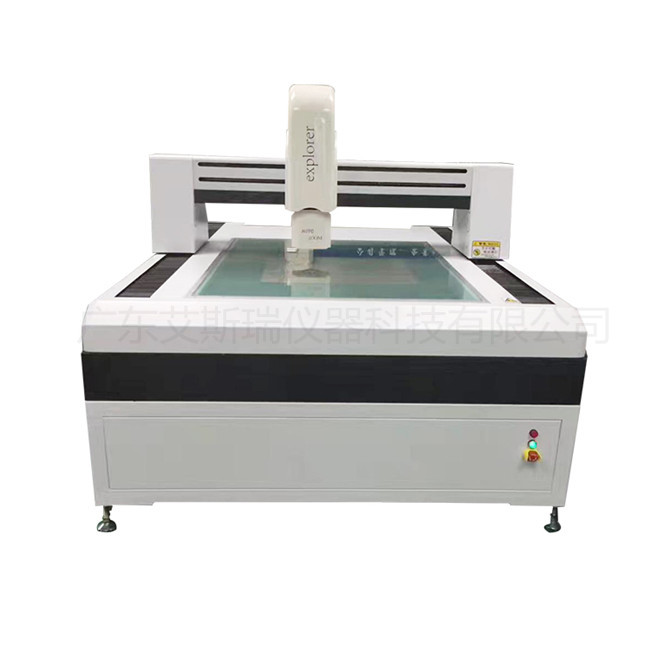

影像测量仪是测试平行度的新型方法，影像测量仪等数据采集仪会从百分表中自动读取测量数据的大值跟小值，然后由数据采集仪软件自动计算出平行度误差，而后数据采集仪会自动判断所测零件的平行度误差是否在平行度公差范围内，如果所测平行度误差大于平行度公差值，采集仪会自动发出报警功能，提醒相关操作人员该产品不合格。
平行度，是用来控制零件上被测要素（平面莴笋直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

影像测量仪平行度测量方法和步骤：
在视频区域内找到需要测量仪的直线元素之一，并调整清晰；接着只用直线命令（尽量采用多点手动绘直线或自动多点绘直线，这样会使测量精度高）绘制出一条直线作为基准线；接着选择菜单里的平行度命令；紧接着调节另一个直线元素的清晰度，并在其边缘均匀的选择至少3个点（点越多越准确，选点时打开（亚像素自动寻边功能）；而后就可以点击回车键，软件拟合出一条合适的直线，并自动计算测量结果。
以上是影像测量仪测量平行度的步骤，具体的视到手的影像测量仪为准，厂家会偶有变动，艾斯瑞仪器出厂时会有使用操作说法，售后有技术指导操作，视频教学甚至现场教学，您尽可联系广东艾斯瑞仪器科技有限公司。
