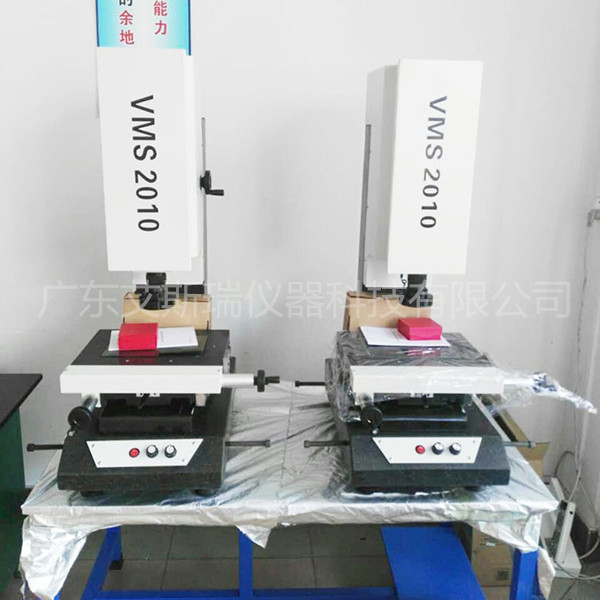

2.5D图像测量仪
产品用途和特性：该仪器适用于所有针对三坐标和三坐标测量的应用领域，广泛应用于机械、电子、仪器、塑料等行业。
它具有多种数据处理、显示、输入输出功能，尤其是工件对准功能实用；配有RS-232接口，与计算机连接后，可使用专用的OVMLite软件进行测绘图形的处理和输出；测量瞄准系统采用彩色CCD摄像机、变焦物镜和分划板发生器。一种数字化测量和数据处理系统，由双坐标工作台、光栅尺和数据处理器组成。用户可以根据自己的需要选择打印机和不同的测量瞄准系统。
关键技术
三维测量仪也叫三维测量机。将被测物体放置在三维测量空间中，可以得到被测物体上各测量点的坐标位置。根据这些点的空间坐标值，可以计算出被测物体的几何尺寸、形状和位置?；驹硎峭ü觳獯衅?探头)的配合和测量空间轴的运动获得被测几何元素的离散空间点位置，然后通过一定的数学计算*完成被测点(点群)的分析和拟合，而后还原被测几何元素，并在此基础上计算它们与理论值(标称值)的偏差，从而完成被测零件的检验。
2.5D图像测量仪优点
与同类产品相比，艾斯瑞公司生产的三元产品具有以下特点:

1、几何元素的测量，包括点、线、面、圆、球、柱、锥等；
2、扫描曲线曲面，支持点扫描功能，IGES文件数据输出，CAD标称数据定义，ASCII文本数据输入，标称曲线扫描，符合公差定义的轮廓分析。
3、形位公差的计算，包括直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置、对称度、同心度等；
4、支持传统数据输出报告、图形化检验报告、图形化数据标注、数据标签输出等输出方式。
5、连续扫描可选择接触式或非接触式探头。
6、性价比很有优势。
产品规格和基本参数
平台金属台面尺寸(毫米)：506 ×356
玻璃桌尺寸:(MM)：350×280
x坐标行程:(MM)：300
y坐标行程:(MM)：200
仪器的外形尺寸(长)х(宽)х(高)MM:679Х 596Х1017
仪器重量(KG):200
z坐标行程:(mm): 175(对焦)工作距离(mm): 108
X，y，z数字显示分辨率:0.0005MM
 X，y坐标标记值误差:≤(3+L/200)um
昭明：面光源和透射光源均采用亮度可调的发光二极管
电源：180伏(交流)~ 260伏(交流)50赫兹
测量软件
OVMLite软件，精密探头，可以测量直线、角度、圆、中心距、角度、高度、平面距离、空间距离、平面度、球体等。
电源:AC220V/AC110V
2.5D图像测量仪仪器选项
仪器附件：1X镜筒(标准)0.5X镜筒(可选)
变焦镜：0.7X~4.5X 0.7X~4.5X
附加镜：视频放大  物体视野
焦点距离：0.5倍(可选)
标准匹配
