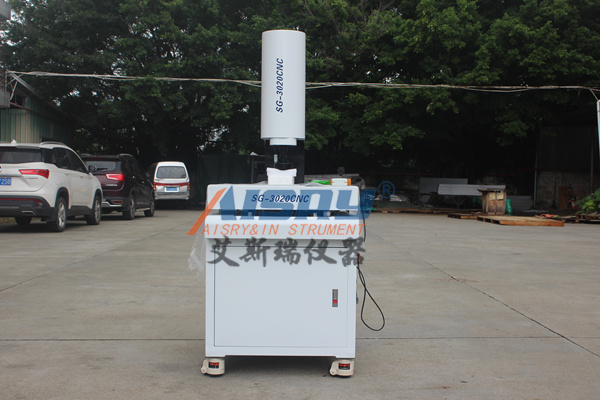

VMS系列精密自动图像测量仪，自动图像测量
质量特性
u高刚性铸铝确保高稳定性和刚性。
u级精密V型导轨和研磨级滚珠丝杠，配合松下高性能伺服电机全闭环控制，高稳定、高精度、高速度。
U TEO高分辨率彩色相机拥有130万像素，保证了高质量的测量图像。
u自动变焦镜头，改变倍率后无需重新选择比例。
u可编程三环八区LED面冷光源和直轴轮廓冷光源使光源更适应测量要求。
u精密光学尺0.0005 mm(德国海德汉光学尺可选)
u自主研发功能强大的全自动3D测量软件，可全自动测量。
u可以选择英国的雷尼绍接触探头或日本的基恩斯激光探头。
u激光探针组可??；t型:接触探针组是可选的。
仪器型号：VMS3020、VMS4030、VMS5040
仪器参数：
硬质铝合金桌面：460*360、560*460、660*560
玻璃桌面：360*260、460*360、560*460
承受重量：30公斤、30公斤、35公斤
测量速度：大:500毫米/秒
电荷耦合器件：美国的TEO高分辨率彩色相机有130万像素
变焦物镜：自动变焦镜头0.7-4.5X(可选同轴灯)
视频放大：30-235X
焦点距离：82毫米
显示分辨率：0.0001毫米
运动控制系统的四轴全闭环控制:日本松下交流伺服系统
测量精度(微米)：XYZ轴≦(3+1/200)μm，Z轴(光学测量)≦(5+1/200)μm
总尺寸(毫米)：900*720*1700、950*750*1700、1050*850*1700
仪器重量(千克)：210公斤、320公斤、450公斤
说明：可编程三环八区LED面光源和直轴型面光源
电源：20伏10%(交流)50赫兹电流大于10安
1.功能:包括第三元件、第二元件、工具显微镜和投影仪的功能。
2.强大的2D/三维测量系统
①以光学坐标系为基点，测量产品的任意二维尺寸。
②以探头坐标系为基点，测量产品的三维空间和二维平面尺寸。
③使用同一坐标系，探头三维测量可以与2D图像混合，也可以将图像的2D平面与三维立体测量结合。

全自动编程:光学测量和探针测量可以同时混合在一组编程中?；竟δ芙樯?
1.提供图像测量工具，可用于测量基本几何元素的点、线、弧。
2.组合要素的测量，如角度、中心距、圆切线、两条线之间的距离、两条线的中心线、中心点、垂直距离、角平分线、两条线的交点等。
3.测量形状和位置误差，如同心度、圆度、直线度、平行度等。
4.强大的数学运算分析
5.图像通过计算机屏幕显示和观察直接测量和保存。
6.使用图像工具可以快速完成2D轮廓边界点扫描。
7.测量工件以图形方式显示，图形可保存打印，可转TXT、WORD、EXCEL、AUTOCAD文件。
8.为有效的质量控制检查提供公差分析。
9.工件的对象化可以直接对物体进行基本的几何操作。
10.兼容2000、XP操作系统
11.自动对焦
12.自动图像采集，操作简单，测量精度高。
13.IUI函数，在尽可能短的时间内完成操作
14.AUTOCAD文件读取和图形比较
15.全自动同心变焦，同一工件可在不同倍率下测量。
16.工作无需拉直，坐标转换功能可用，测量效率高。
17.全自动编程测量(支持离线编程)
18.程控功能
19.静态测量功能。
20.工件测量图像的图像采集功能。
无需摆正工作，坐标转换功能，测量效率高。
测量实际物体时，往往需要建立坐标系。坐标转换功能可以避免工件放置的耗时麻烦。该软件可以提供坐标的数字平移和旋转。
根据加工的需要，有些工件的坐标系是一个假想的坐标系，不能直接在工件上找到，而是可以通过对工件的某些特征进行平移和旋转来获得。
全自动编程测量
编程功能可以记录学习操作员的所有测量过程，并重复执行所有指令，可以为大量重复测量节省大量操作时间。
程控测量结构分析?？楣δ?
1.提供平均范围控制图
2.提供平均标准偏差控制图
3.提供中间范围控制图
4.提供单值移动范围控制图(X-Rm)
5.操作图
6.过程能力趋势图
7.过程能力分析图
8.支持客户根据自己的要求安排项目输出报告。
9.它具有操作记忆功能，可以防止断电等不可抗拒的因素造成操作过程中的数据丢失，可以在原有的基础上继续操作。
