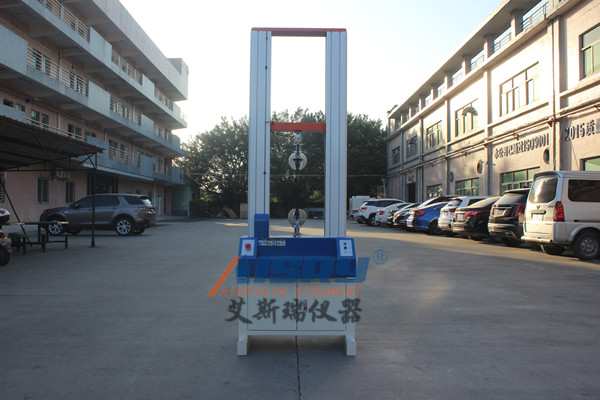

管材拉伸试验机设备的主要功能
该机用于金属和非金属(包括复合材料)的拉伸、压缩、弯曲、剪切、剥离、撕裂、载荷?；?、松弛和往复运动的静态试验和分析，可获得输出、拉伸强度、弯曲强度、压缩强度、断裂伸长率、屈服强度等参数。测试参数，如ReH、ReL、Rp0.2、Fm、Rt0.5、Rt0.6、Rt0.65、Rt0.7、Rm、e等?？勺远扑?，并可根据相关国内标准如国标、国际标准化组织、德国标准、美国材料试验学会和JIS标准提供试验和数据。
管道试验机设备的主要部件:
微机控制电子多功能试验机是机电一体化产品，主要由主机(包括机架、底座和传动系统)、夹具、变形测量系统、软件系统和电气系统组成。
管材拉伸试验机主要技术参数。
测试力：20KN(可以增加额外的传感器来扩大测量范围)。
准确度级别：0.5级
测试力测量范围：0.2% ~ % fs(满量程)
指示测试力时出错：在指示值的0.5%以内。
测试力分辨率：zui大测试力的1/30万全程不分级，全程分辨率不变。
变形测量范围：0.2%~%FS
变形指示误差：在指示值的0.5%以内。
变形分辨率：1/200000/高达1/300000的变形量。
位移指示误差：在指示值的0.5%以内。
位移分辨率：0.025微米
力控制率的调整范围：0.005~5%FS/s
力控制速率控制的准确性：当速度小于0.05% fs/s时，在设定值的2%以内。当速率≥0.05%FS/s时，在设定值的0.5%以内。
变形率的调整范围：0.005~5%FS/s
变形率控制精度：当速度小于0.05% fs/s时，在设定值的2%以内。当速率≥0.05%FS/s时，在设定值的0.5%以内。
排量调整范围:0.001~500mm/min
位移速率控制的精度:当速度小于0.5毫米/分钟时，它在设定值的1%以内。当速度≥0.5毫米/分钟时，在设定值的0.2%以内。
有效拉伸行程:670毫米(包括夹具)
有效压缩冲程:670毫米(包括夹具)
有效测试宽度：400毫米
主机的总体尺寸：70 * 520 * 1790毫米(可定制尺寸)
主机重量：大约290公斤。
电源：220伏、50赫兹、0.75千瓦

特色
机械工艺结构:主框架主要由底座、四根立柱和丝杠组成。加载系统采用交流伺服电机和同步齿形带减速器，驱动高精度滚珠丝杠旋转，进而驱动动梁实现加载。该机外形美观、可控、效率、噪音低。
控制和测量系统:Test4.0全数字闭环控制系统用于控制和测量，计算机用于测试过程和测试曲线的动态显示及数据处理。测试结束后，可以通过图形处理?？榉糯笄?，对数据进行重新分析和编辑，达到水平。
实现位移、变形、速度的闭环控制。
在测试过程中，可以灵活改变测试速度和方法，使测试方案更加灵活和充实。
多层?；?具有软硬件两级?；すδ?，可实现对试验机的过载、过流、过压、欠压、超速、上下限等安全?；し绞?；
A/D转换通道，有效码值分辨率可达1+/-30万，实现内外不分级，整体分辨率不变；
采用232或串口通信，数据传输稳定可靠，具有较强的抗干扰能力；
采用三个脉冲信号捕获通道(三个脉冲信号分别为一个位移信号和两个大变形信号)，采用目前的四倍频技术，有效脉冲数放大四倍，信号分辨率大幅升，捕获频率为5MHz；
一路伺服电机数字驱动信号，PWM输出频率为5MHz，低为0.01Hz
控制和测量系统的技术优势:
全数字闭环控制系统是我公司开发的新一代试验机控制系统。它采用目前的伺服电机控制芯片和多路数据采集处理?？?，保证了系统的采样效率、速度和有效控制功率，保证了系统的性能。系统设计中尽可能使用硬件?？?，以保证产品的稳定性和可靠性。
效率的管控平台。
自动控制的IC，内部是DSP和MCU的结合。它综合了DSP的运算速度和单片机对I/O口的控制力，优于简单的DSP或32位单片机。它集成了电机控制所需的硬件?？?，如PWM、QEI等。系统的关键性能全由硬件?？楸Ｖ?，保证了系统的安全稳定运行。
基于硬件的并行采样模式。
这个系统的另一个亮点是使用了ASIC芯片。通过ASIC芯片，可以同步采集试验机各传感器的信号，使我们在国内实现了真正的基于硬件的并行采样方式，避免了以往各传感器通道分时采样带来的负载不同步和变形的问题。
.位置脉冲信号的硬件滤波。
光电编码器的位置捕获?？椴捎媚谥?4级滤波器的硬件?？?，对采集的脉冲信号进行整形和滤波，避免了位置脉冲捕获系统中干扰脉冲引起的计数误差，更有效地保证了位置精度，使位置脉冲捕获系统稳定可靠地工作。
.控制功能的底层实现。
芯片共享采样、状态监测等一系列外围任务，而通信等相关任务则由内部硬件?？槭迪?，因此DSC可以更加专注于控制PID计算等主要任务，不仅更加可靠，而且控制响应速度，从而使我们的系统通过控制板zui的底层操作完成PID调节和控制输出，真正实现了系统底层的闭环控制。
