ccd影像检测仪如何校正

CCD影像检测仪的校正过程是一个确保测量和检测准确性的重要步骤。以下是CCD影像检测仪校正的一般步骤：

一、内部参数校正
内部参数校正主要关注相机的内部参数，包括焦距、主点、像素尺寸以及镜头畸变（如径向畸变和切向畸变）等。

1、准备校准图案：
选择一个具有已知几何特性的校准图案，如棋盘格或圆圈阵列。这些图案上的特征点必须清晰可辨。
2、图像采集：
使用CCD影像检测仪从多个角度和距离拍摄校准图案，确保覆盖相机的整个视场。
3、特征点检测：
在采集的图像中自动或手动识别校准图案的特征点。
4、参数估计：
使用这些特征点的图像坐标和已知的实际坐标，通过数学模型（如针孔相机模型）和优化算法估计相机的内部参数。
5、畸变校正：
根据得到的畸变参数，应用畸变校正算法，以减少图像中的几何失真。

二、外部参数校正
外部参数校正关注的是相机相对于坐标系的位置和方向。

1、定义坐标系：
设定一个参考坐标系，通常是与测量对象或设备（如机器人、传送带）相关的坐标系。
2、位姿估计：
利用内部校正的结果和在不同位置拍摄的校准图案图像，计算相机相对于坐标系的旋转和平移矩阵。
3、验证与调整：
检查外部校正结果的合理性，并根据需要进行调整。

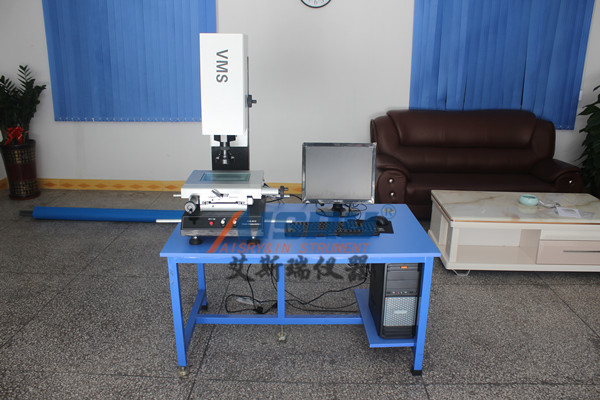

ccd影像检测仪如何校正

三、像素校正
像素校正是确认显示屏的像素尺寸与实际尺寸的对应关系，特别是在使用影像测量仪进行准确测量时尤为重要。

1、选择合适的校正方法：
根据影像测量仪的类型（手动或自动）和具体需求，选择合适的像素校正方法，如四圆校正或单圆校正。
2、执行校正操作：
使用影像测量仪供应商提供的参考设备（如玻璃校准片）进行校正。在手动类型影像测量仪中，可能需要手动移动量规圆并手动找边；在自动类型影像测量仪中，则可能使用自动校准功能。

四、暗场校正（可?。?/span>
对于需要高图像质量的应用，可能还需要进行暗场校正，以减少CCD相机暗场噪声的影响。

1、暗场图像采集：
在黑暗环境下，盖上镜头盖或使用遮光罩，采集多张暗场图像。
2、暗场校正处理：
使用的图像处理软件对采集到的暗场图像进行处理，去除噪声和干扰。
3、应用校正：
将处理后的暗场图像应用于原始图像，以校正相机的暗场噪声。

五、注意事项
1、定期校正：校正不是一次性的任务，应定期进行以应对相机或环境条件的变化。
2、更换部件后重新校正：如果更换了镜头、调整了相机位置或改变了其他硬件设置，也需要重新进行校正。
3、使用软件：利用的视觉检测软件或开源计算机视觉库来实现校正过程，这些工具提供了内置的函数和算法，可以简化校正流程并提高准确性。

通过以上步骤，可以确保CCD影像检测仪的准确性和可靠性，从而提高测量和检测的质量。
