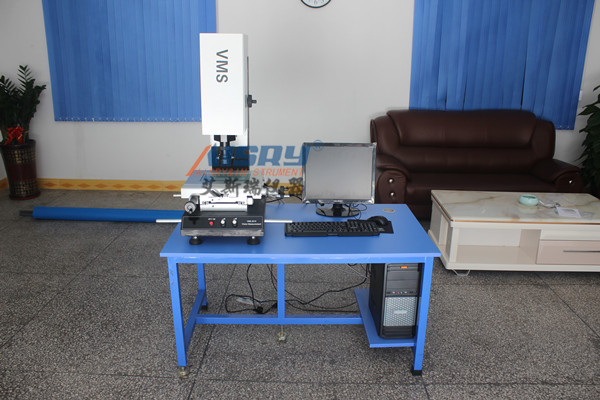

自动影像测量仪的功能是多少

自动影像测量仪是一种结合光学成像、图像处理算法和自动化控制技术的效率精密测量设备，其核心功能是通过非接触式快速检测完成二维平面内的尺寸、形状和位置公差分析。以下是其核心功能及技术特点：

一、核心功能
1. 自动化特征识别
目标定位：
通过AI算法（如YOLO、OpenCV）自动识别孔、边缘、焊点、文字等特征。
支持多目标并行检测（如一次性识别上百个SMT焊盘）。
智能对焦：
自动调节镜头焦距，适应不同高度或反光程度的工件（如玻璃、金属表面）。
2. 高精度尺寸测量
基础几何参数：
直线长度、角度、圆弧半径、圆心坐标、孔间距等（精度可达±0.005mm）。
复杂轮廓分析：
测量曲线、曲面边缘的曲率或渐近线参数（适用于齿轮、轴承等精密部件）。
3. 形位公差检测
几何公差：
直线度、平行度、垂直度、对称度、同轴度（如检测活塞杆直线度≤0.01mm/m）。
位置公差：
特征点相对于基准线的偏移量（如焊点偏离设计位置≤0.1mm）。
4. 自动化批量处理
连续检测：
通过传送带或机械手联动，实现工件流水线式自动测量（效率提5~10倍）。
批量报告生成：
自动保存测量数据并生成PDF/Excel报告，标注超差项及统计分析（CPK、SPC）。
5. 实时监控与反馈
在线检测：
搭配PLC或MES系统，实时将测量结果反馈至生产线，触发不良品剔除机制。
动态调整：
根据检测结果自动调整加工参数（如CNC机床补偿）。

自动影像测量仪的功能是多少

二、关键技术优势
技术说明
亚像素插值将像素坐标细化至0.1~0.5μm级精度（如边缘定位误差≤0.01mm）。
多视角拼接通过图像融合技术测量超长工件（如汽车车身总长拼接精度±0.05mm）。
机器学习算法 - 使用深度学习模型提复杂特征的识别鲁棒性（如模糊焊点）。
防抖与温控气浮平台+恒温箱设计（温度波动≤±0.5℃，重复定位精度≤±0.002mm）。

三、典型应用场景
行业案例技术难点
电子制造 SMT贴片偏移量检测、BGA焊球间距测量细小焊点（0.3mm以下）识别
汽车零部件发动机缸盖平面度检测、内饰件装配偏差分析大尺寸工件（长宽达2m）拼接
航空航天航空铝材铆钉孔位公差检测、复合材料层压板裂纹识别高反光表面（如钛合金）
医疗器械注射器针头弯曲度测量、导管内壁直径检测异形截面（非圆形）分析

四、与手动影像测量仪的区别
对比项自动影像测量仪手动影像测量仪
操作方式全自动运行（需编程或少量人工干预）全依赖人工操作（效率低）
检测速度单件检测时间≤1秒（批量可达数千件/小时）单件耗时≥30秒
适用场景大批量生产、高一致性要求小批量试制或特殊定制检测
成本较高（需集成机械手、软件系统）低廉（基础款设备即可）

五、选型关键参数
硬件性能：
相机分辨率：≥500万像素（工业级）
重复定位精度：≤±0.005mm
测量范围：根据工件大小选择（微米级至数米级）
软件功能：
是否支持AI模型训练（如自定义缺陷识别）
数据接口：兼容OPC UA、MQTT等工业协议
可视化界面：3D模型与二维图纸实时对比
扩展性：
是否支持与机器人、AGV联动
搭配激光传感器实现三维轮廓补测

六、未来趋势
智能化：通过深度学习实现自适应测量（如未知形状工件的自动建模）。
云端协同：测量数据实时上传至云端，支持全球分布式质检。
微型化：毫米波/光学复合传感，实现微米级缝隙检测（如半导体封装）。

如果需要具体型号的技术参数或某行业的定制方案，建议提供工件尺寸、检测精度要求和生产节拍，可进一步针对性分析。
