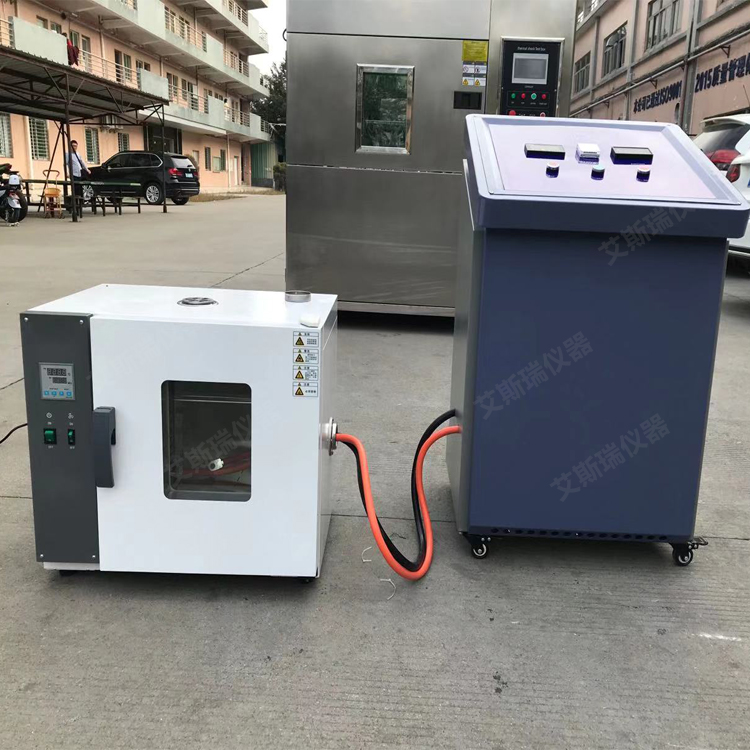

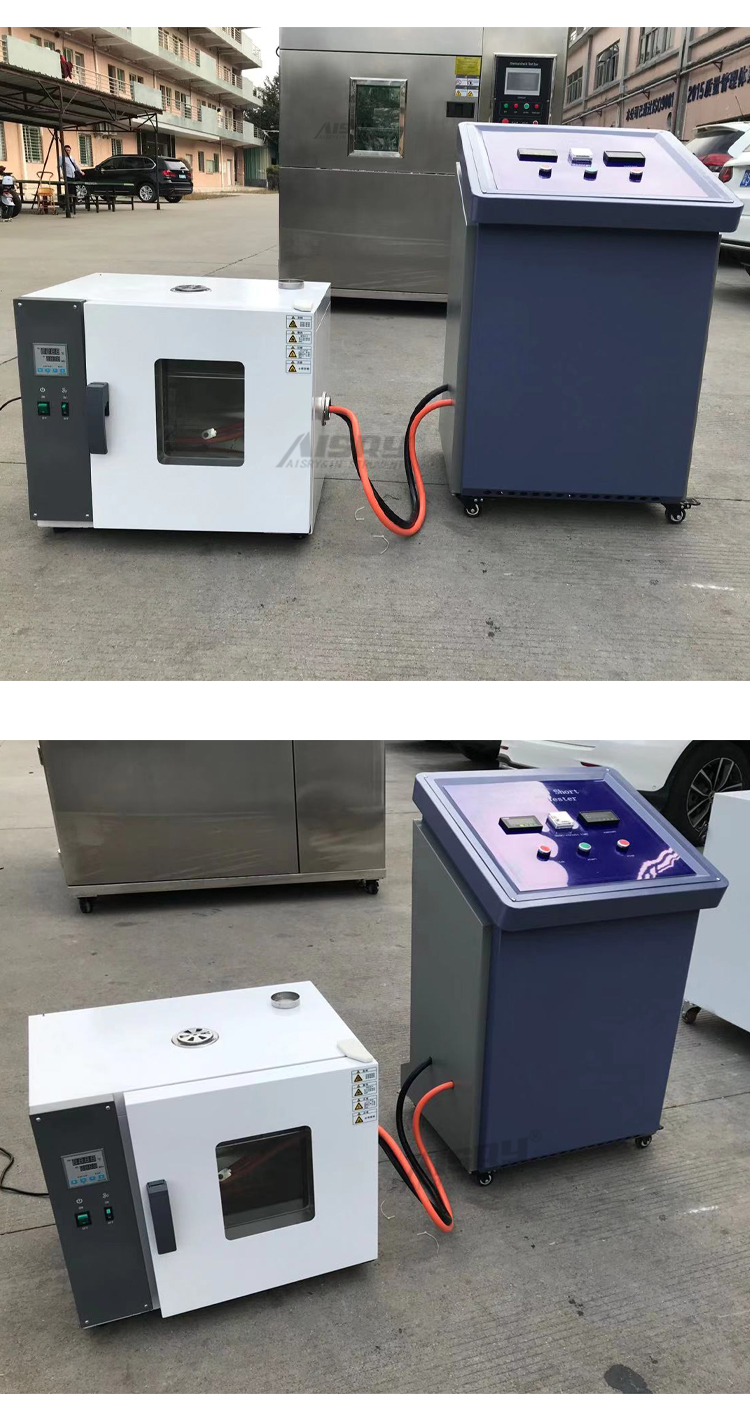

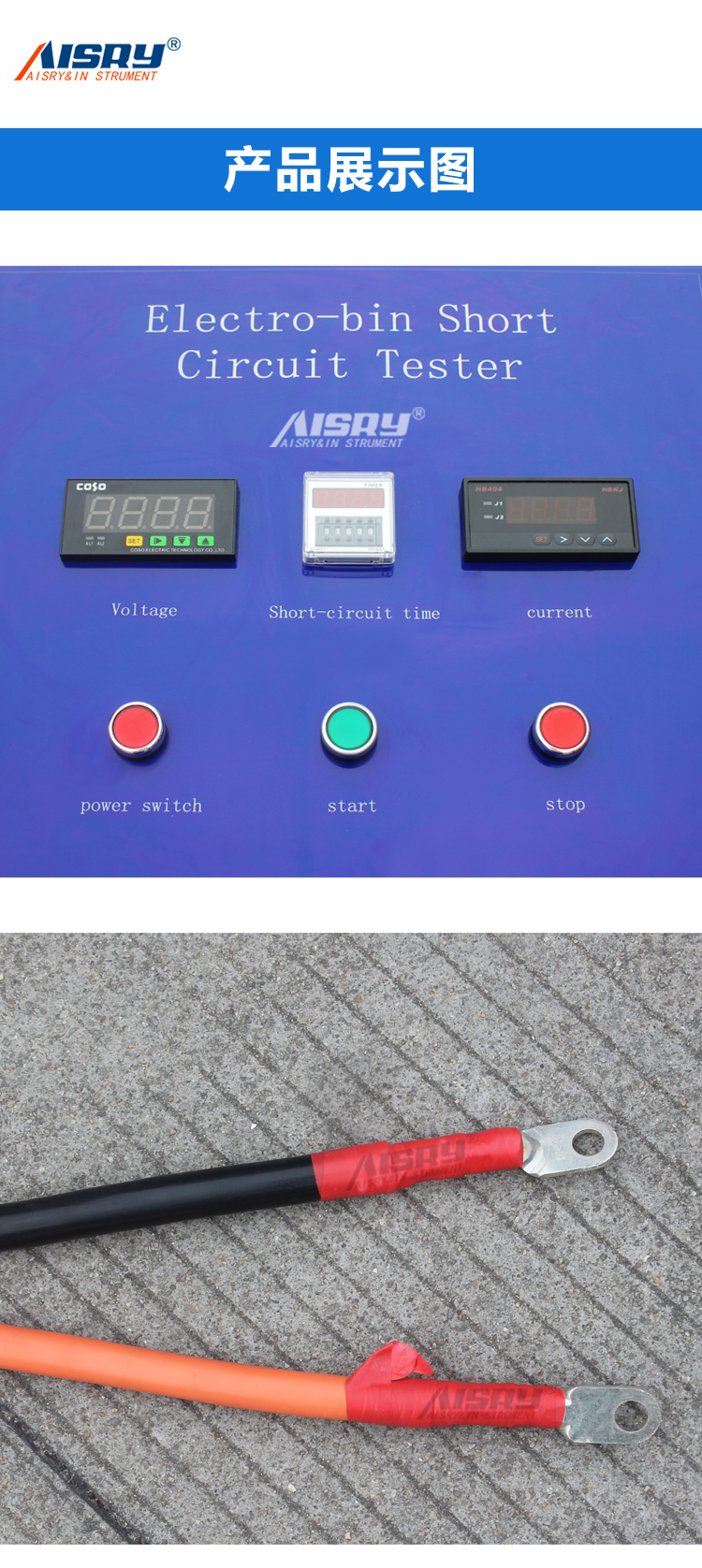

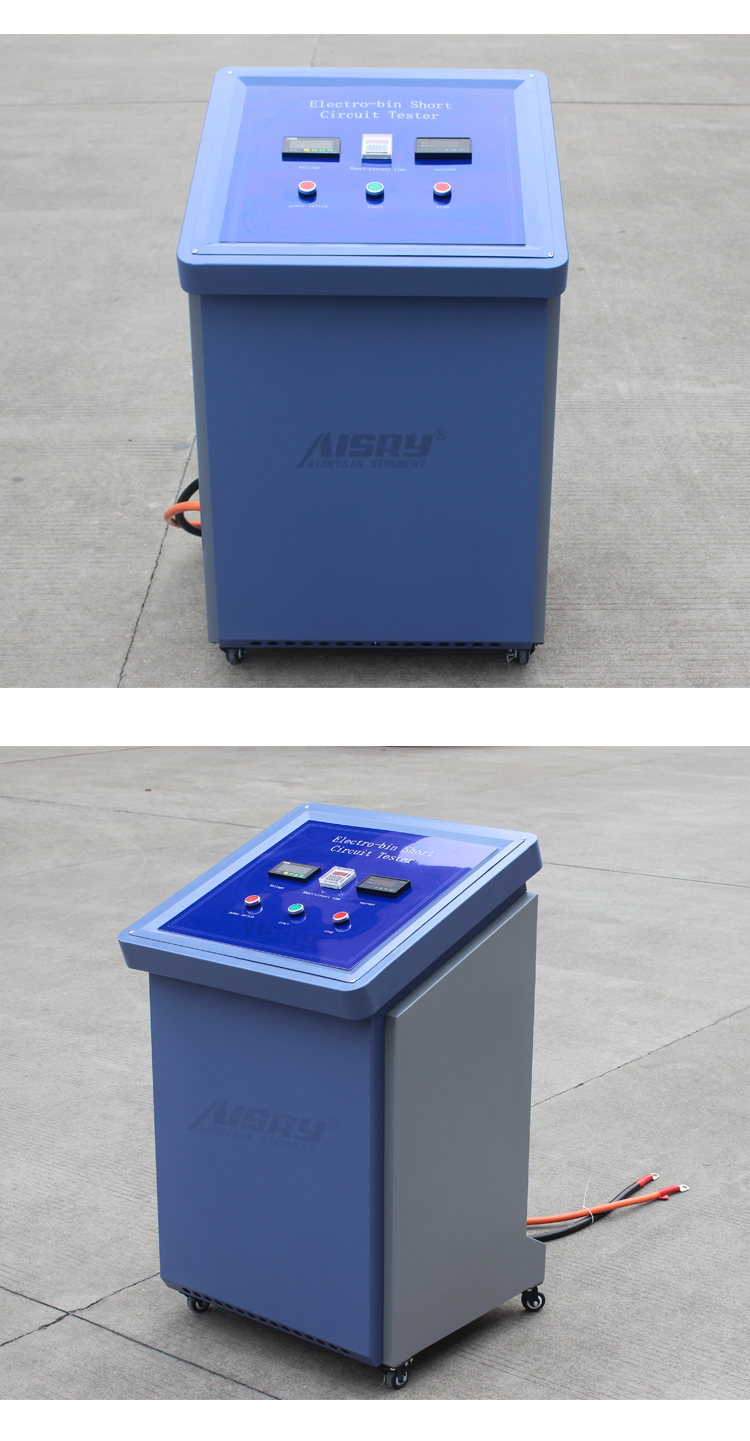

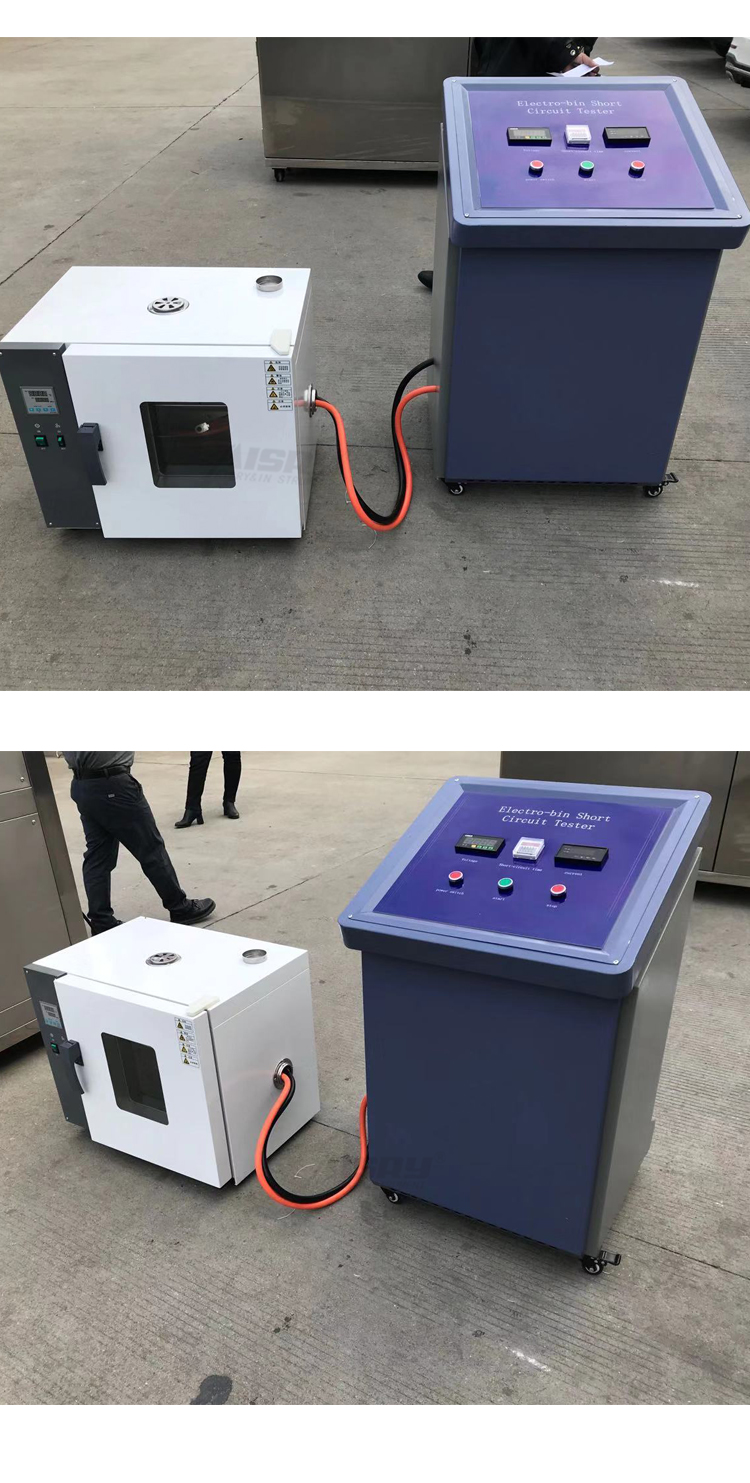

原理：?？卮蟮缌鞫搪纷爸米酆隙嘀值绯囟搪肥匝楸曜家蠖杓?，按标准要求短路装置必须符合内阻范围≤50m，从而获得试验要求的大短路电流；另外在短路装置的线路设计上也必须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全钢接线柱和内部钢板导流，宽厚的钢板有效提高散热作用，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。
依据标准：本仪器能满足GB、IEC、EN、UN38.3、UL2054、QC/T742-2006、QC/T743-2006等测试方法之需求。
仪器规格说明
1、冲击电压：AC 1kv/1.2-50us(峰值)1min
2、直流响应时间：≤5us
3、装置内阻：≤ 100mΩ
4、大短路电流：1000A，大充许通过电流4le,5seconds.
5、动作时间：吸合时间/释放时间≯30ms
6、动作特性：冷态吸合电压≯66%Us，冷态释放电压≯30%Us，≮5%Us
7、机械受命：30万次
8、电受命：阻性负载5万次，感性负载：阻性负载60%le，2万次
9、工作环境：温度-10℃~100℃湿度10~90%无凝露

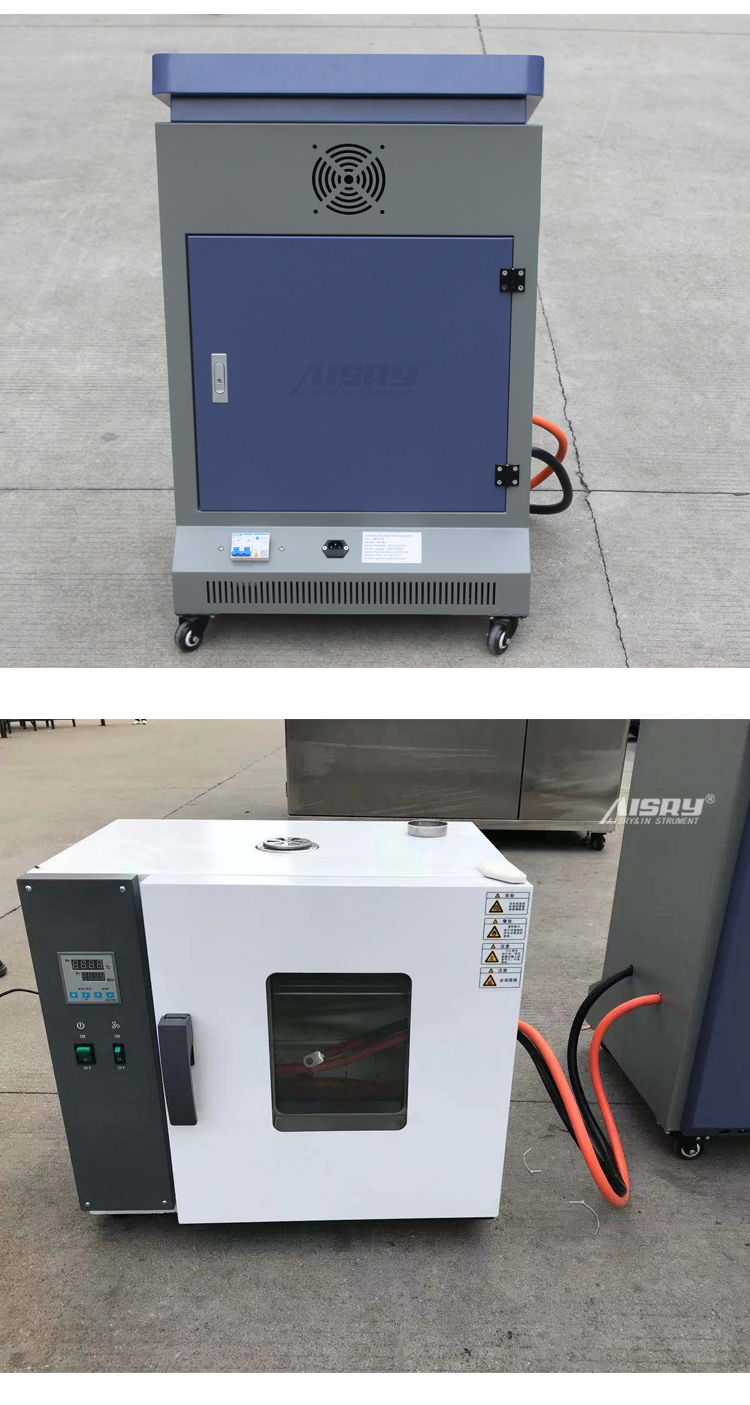

10、防爆箱尺寸：350X350X350mm
11、机台尺寸：500X500X700mm
12、使用电源：220V，50/60Hz,20A
