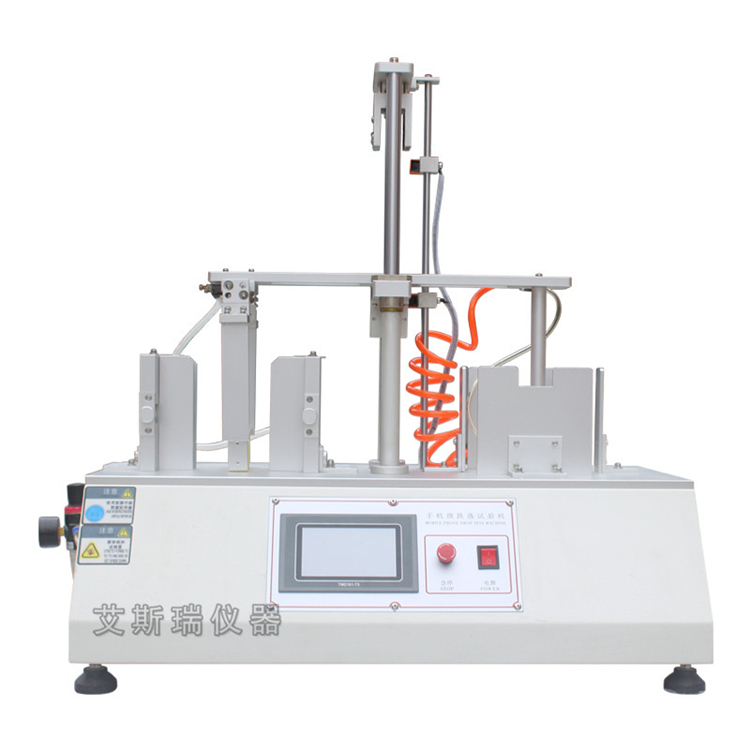

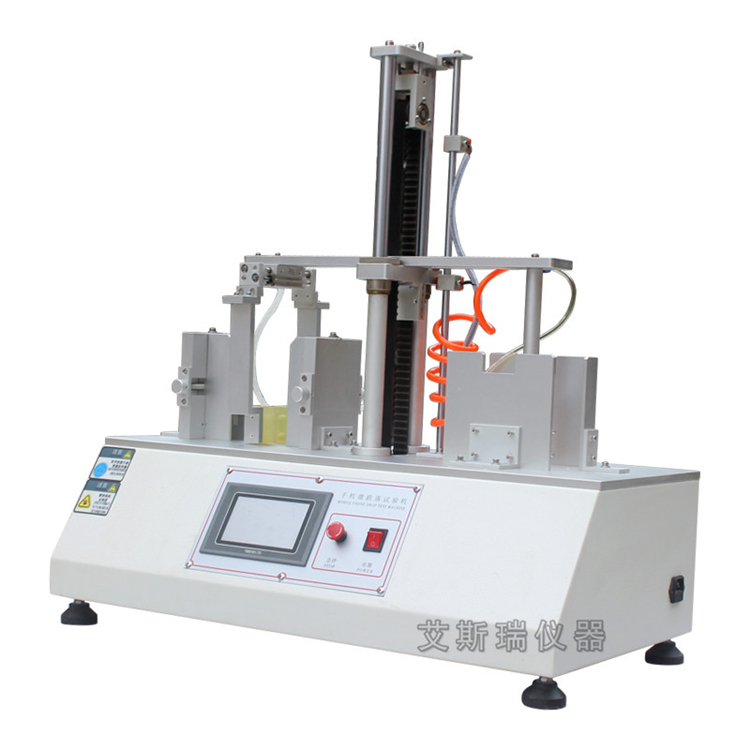

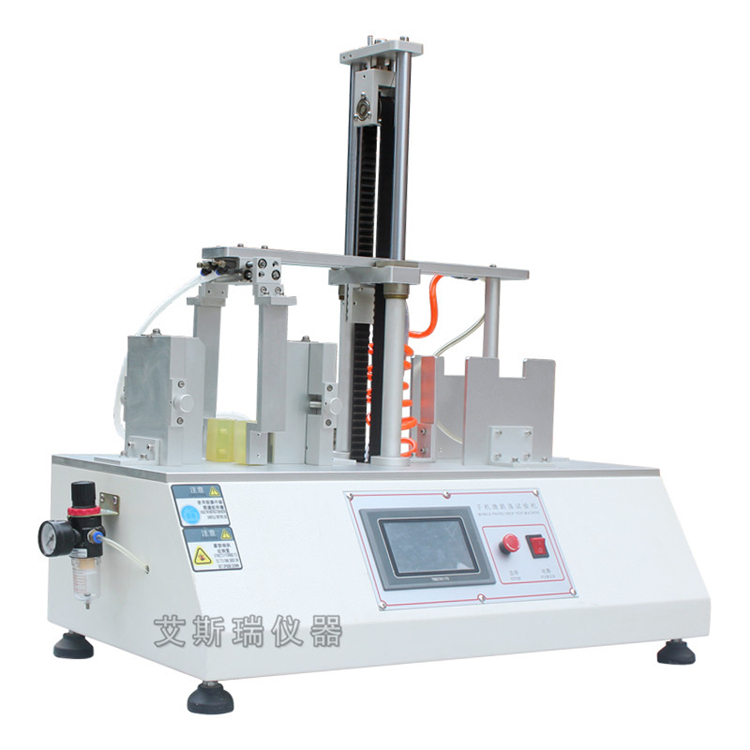

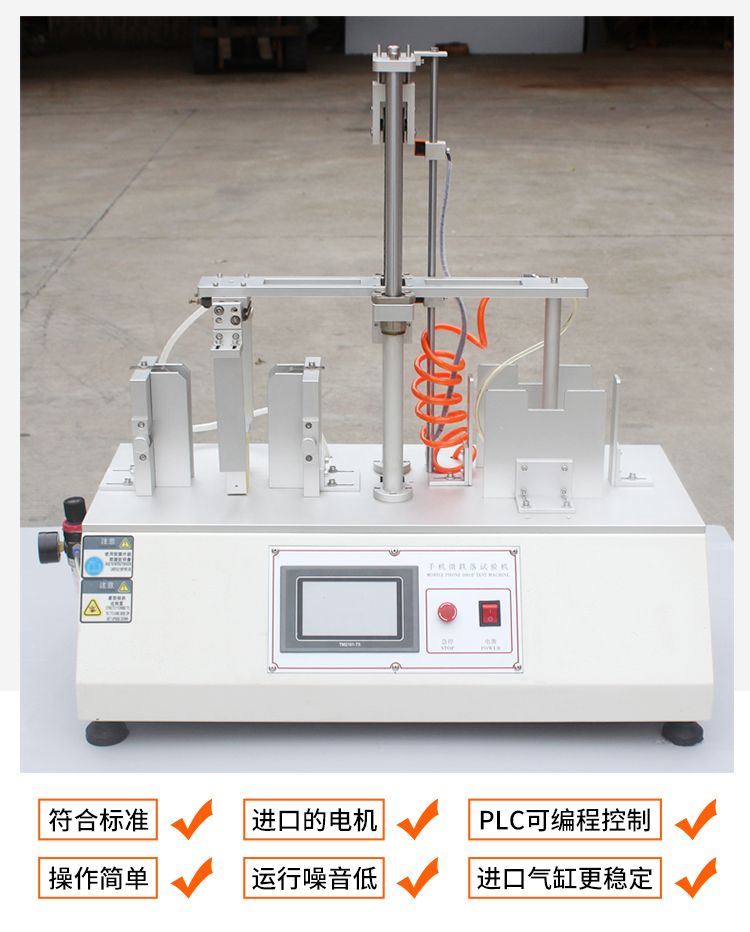

本仪器介绍：本机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。

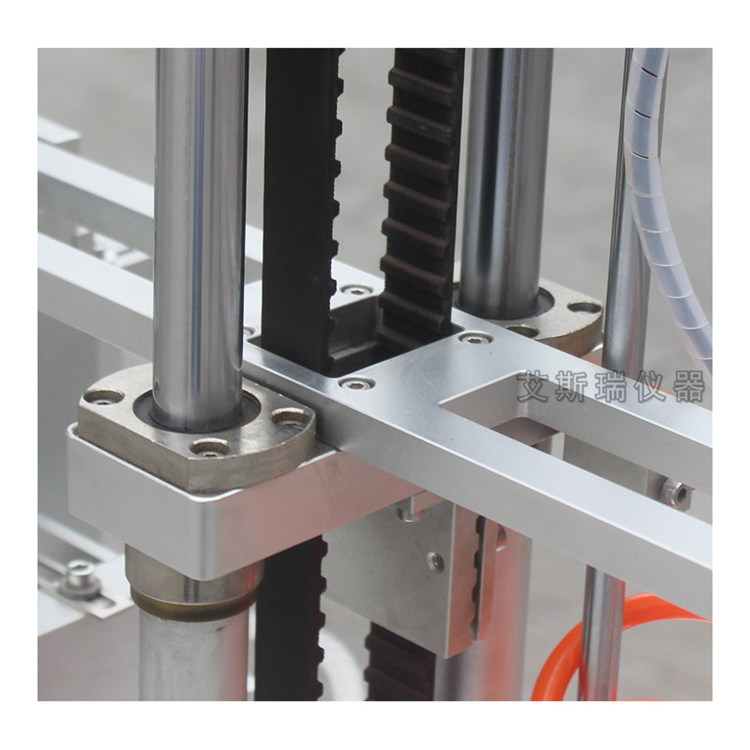

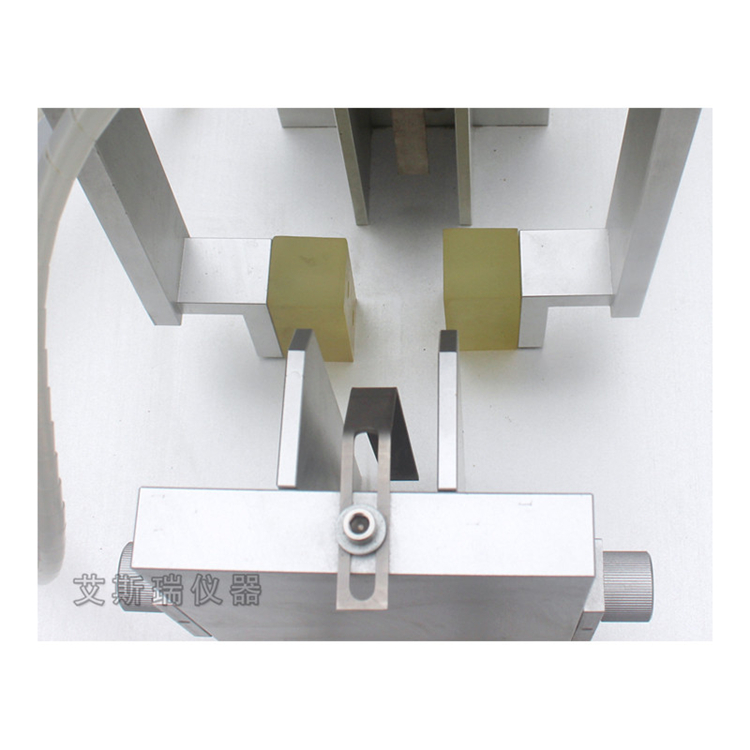

一、设计原理升降气缸带动上夹具（气手指）下降将手机夹住，上升，松开气手指，手机成自由跌落运动，此时双动气缸伸缩将手机推至上夹具能夹住之位置，升降气缸带动上夹具（气手指）下降将手机夹住，上升，桦开气手指，手机成自由跌落运动，如此反复直至设定次数。

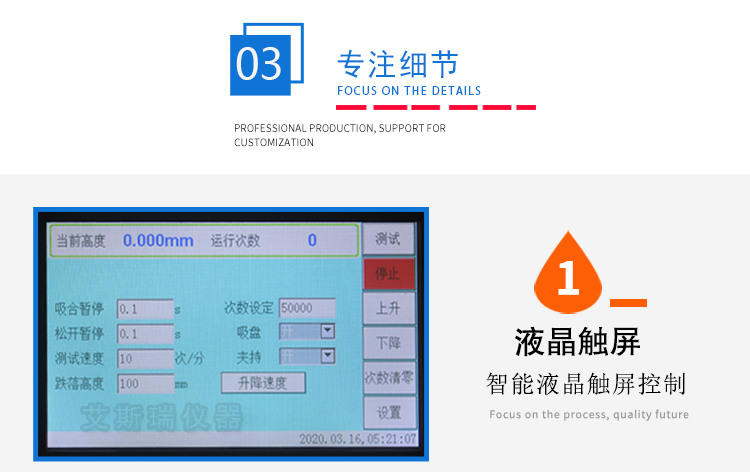

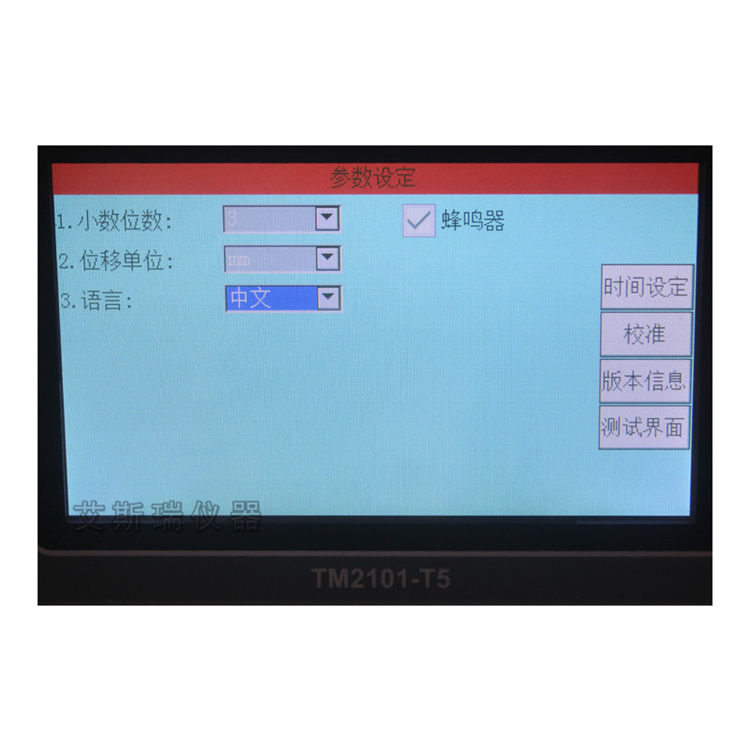

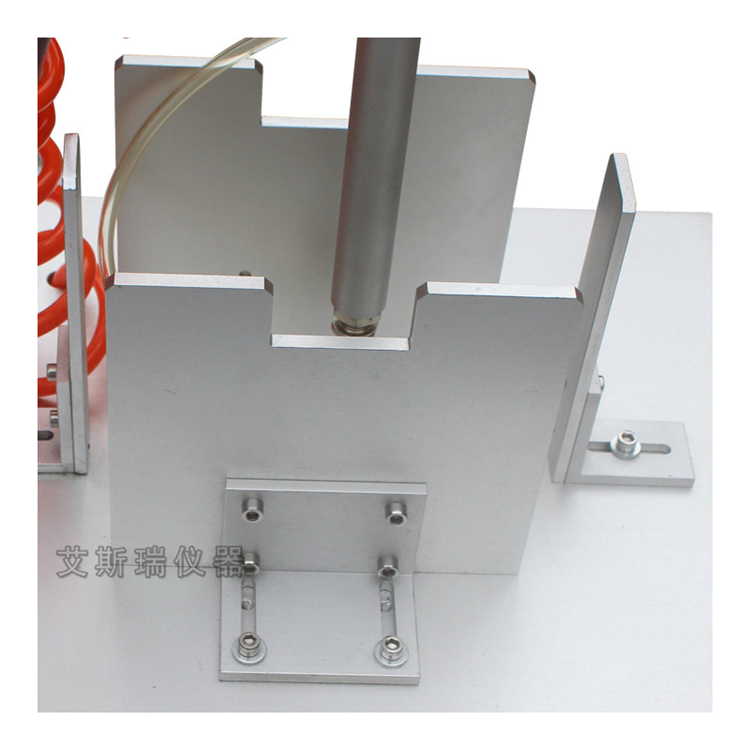

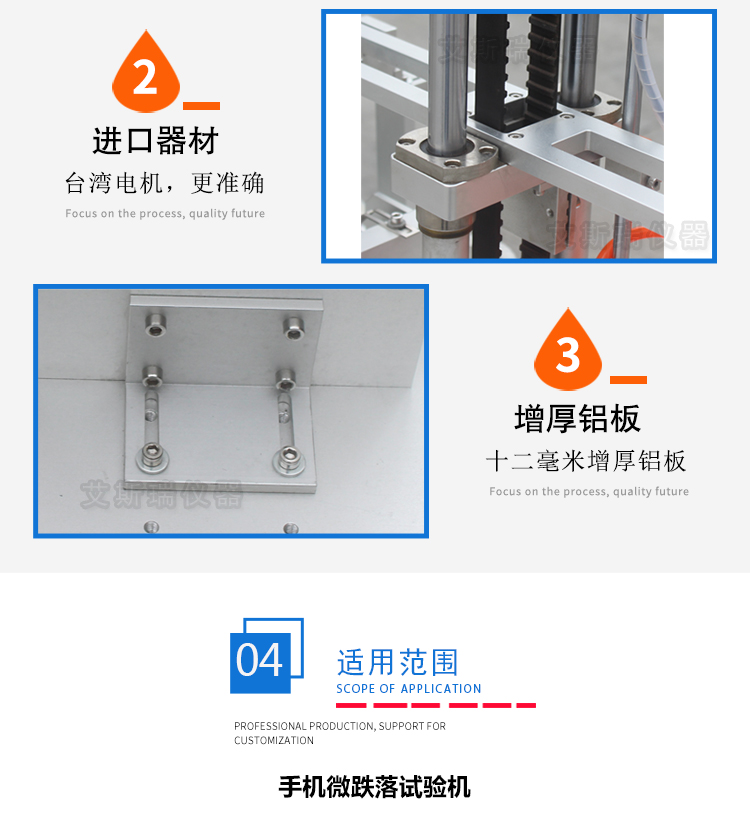

二、特点：可设定次数自动停止跌落表面材料：铝，厚度为12mm。跌落处采用六个复位气缸。提示功能：能设定按键次数定值，可自动停止测试。本机采用日本SMC无杆气缸作为手机提起、跌落驱动源，配以精密双动气缸作归位动作，耐久使用；能实现手机等产品反复跌落，以检测产品由一定高度落下之耐冲击性；由于采用气动元件及专制控制方式，极大地提升测试速度和一致性；采用日本松下液晶触摸式控制屏+PLC可编程控制器作动作程控；独立计数，到达设定次数自动停止测试。
三、技术参数：
1、同时跌落手机：1台/2台
2、允许试件重量：2kg(max)
3、跌落高度：60-150ｍｍ
4、测试速度范围：6～20次/min
5、PLC控制器及触摸屏：1套
6、机器尺寸：W420*H950*D370mm
7、机器重量：约40kg
8、气源：≥0.5Mpa10，电源：AC 220V 或指定
备注：制作部分电气与主体为一体式五、主要配置
1、触摸屏：1个、PLC：1个
2、上升、下降气缸：1套/2套（SMC）
3、夹持推进气缸：2个/4个（SMC）
4、机械手指：2个/4个（SMC）
适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试
