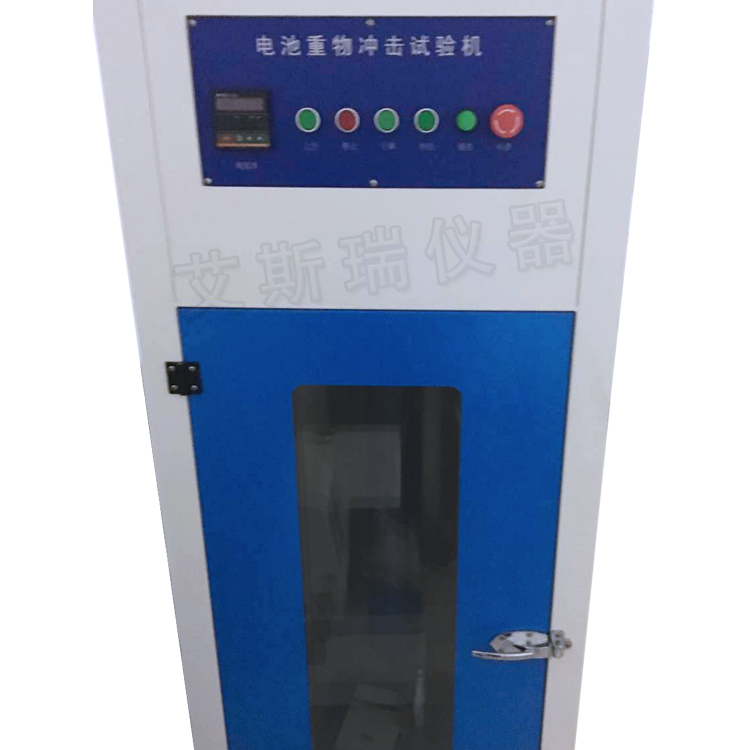

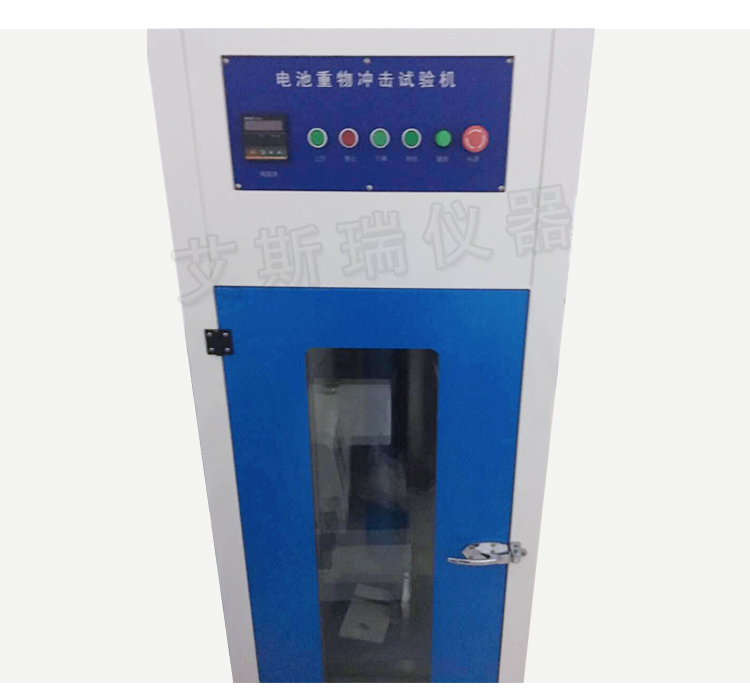

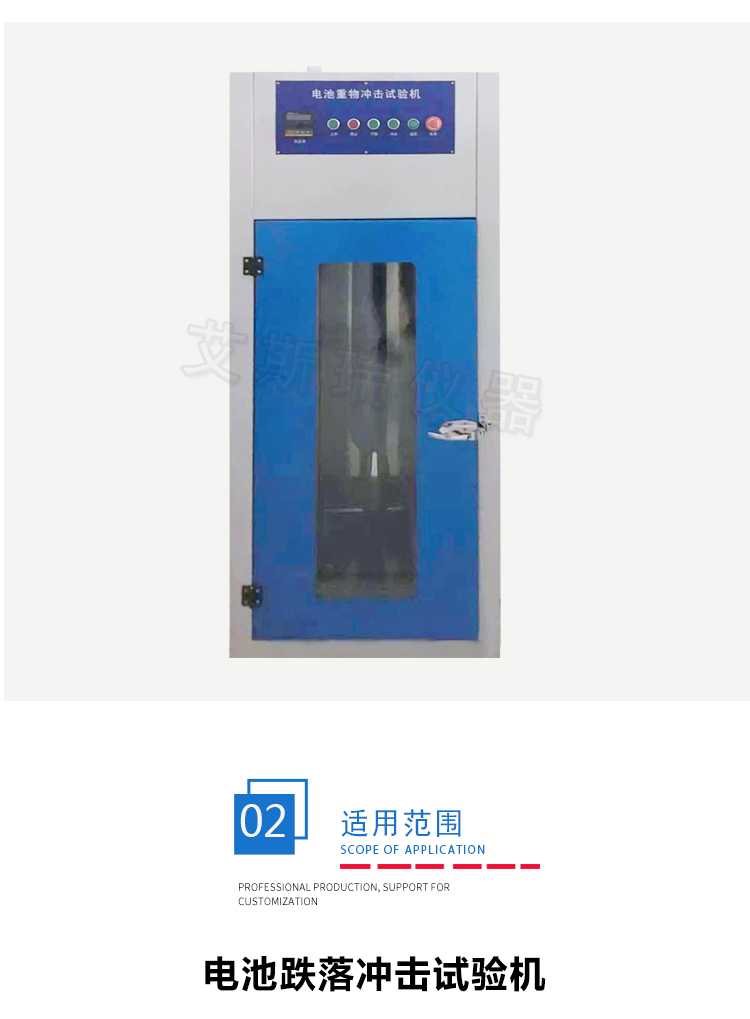

产品名称：电池重物冲击试验机/电池落球冲击试验机/电池重锤冲击试验机 。
产品型号：ASR-9011
说明：
（1）试验样品电池要放试验台上，以直径为15.8mm（5/8英寸）的棒十字交叉放置在样品的中心位置上。
（2） 一个9.1kg或10kg的重物从一定高度（61CM 或100CM）跌落在样品与钢棒交叉点上。
符合标准：IEC62133
SJ/T11169—1998
SJ/T11170—1998
UL1642：2008
UL2054：2008
QC/T 743-2006
QC/T 742-2006
QC/T 744-2006
GB/T18287-2000
GB 8897.4-2002
idt IEC60086-4:2000 等标准。
落球重量：9.1kg±0.46Kg(20±1磅)或10 Kg
冲击高度：610 mm或1000mm（限位可自由调整）
冲击方式：将落球提升到一定高度后释放，落球在垂直方向自由落下，不倾斜，不摇晃
横 杠：15.8mm(5/8英寸)的钢棒
内箱材质：SUS#304不锈钢板
外箱材质：镀锌冷板烤漆处理
迫 紧：硅胶发泡迫紧1条
排 风 口：位于箱体背面120mm
箱 门：单门，双层，开观察窗(钢化玻璃)贴防爆膜，冷拉手门锁
上下冲击面：不锈钢板
电 源：1∮，AC220V，ф5A
重 量：约145Kg
上下冲击面：不锈钢板
内箱材质：SUS#304不锈钢板
外箱材质：冷板烤漆
填充材质：玻璃棉
冲击方式：自由落体冲击
箱 门：单门，双层门，开观察窗，冷拉手门锁
?；ぷ爸茫荷舷孪薇；た?，安全插销（位于导筒底部，在突然断电时起到?；ぷ饔茫?br /> 主要电器组件：
电磁铁：台湾彰毅
电子元器件：香港爱克斯
按钮开关：香港爱克斯
使用电压：220V±10% 50HZ
使用环境：允许使用环境 0 ~ 35℃
性能保证环境：5 ~ 35℃
标准配置：试验机主机一台，标准落球2个，安全插销两根，限位杆一根，
SJ／T 11170-1998 家用及商用电池安全标准
要求：
1、试验样品电池要放在一平面上。一根直径15.8mm(5/8英寸)的棒十字交叉放置在样品的中心位置上。一个9.1±0.16(20±1磅)的重物从610±25mm(24±1英寸)的高度跌落到样品上。
2、圆柱形或棱形电池要使其纵轴平行于平面，并垂直于横卧试样中心位 ，直径为15.8mm(5/8英寸)的曲面体纵轴承受撞击。棱形电池还要绕其纵轴旋转90°放置，以便使其宽侧面和窄侧面部能承受撞击试验。每个样品电池只要承受一次冲击，每次试验要使用不同的样品。
3、硬币式或纽扣式电池，要使试验样品的表面平行于平面。并使直径15.8mm(5/8英寸)的曲面体横卧在电池的中心位置上。



通过从不同的高度、不同的重锤和不同的受力面积测试电池的安全性能，按规定进行试验，电
池应不起火，不爆炸。
